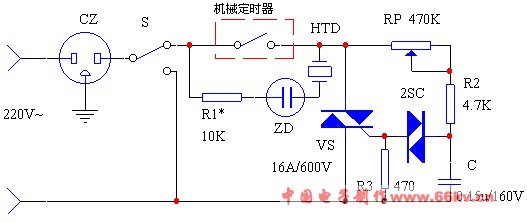

电路原理图

工作原理

电饭煲火力控制器电路由机械定时器和无级调压电路两部分构成。CZ1是电饭煲用的插座。S是功能转换开关，当S拨至“1”时，火力控制电路失去作用，电饭煲恢复普通煮饭功能；当S拨至“2”时，接通了火力控制电路，电饭煲可用于熬汤、煮稀饭、蒸煮食物等。

无级调压电路由双向可控硅VS无触点控制开关，2CS双向触发二极管，RP、R2、C移相网络构成。调节RP的阻值，可以获得不同的充电时间常数，从而得到VS不同的导通角。定时器起自动断电的作用。R1、ZD、HTD构成定时声光报讯电路。用于熬汤时，可根据食物的烹调经验，先将机械定时器旋一定角度（如需要30分钟），此时声光报讯电路被定时器开关答短接不工作，然后按下电饭煲上的开关，调节RP，可使电饭煲两端的电压在60V－220V范围内无级变化。加在电煲上的电压不同，要获得不同的火力，其汤液既不会因火力过大外溢，同时又能节省电能，熬出的汤味道出较香美。当定时器预定时间到，定时器开关触点断开，此时有微弱的电流流过报讯电路，引起声光报讯，通知主人，汤已熬好。在实际使用中，主人可将诸如：锅内食物量、火力大小、定时长短做记录，形成经验值，一段时间以后，便可得心应手，这样既不用长时间注意电饭煲，又能吃上熬煮的食物。

本电路只要元器件质量良好，几乎不用调试即可正常工作。该装置可用于1000W以下的各种型号电饭煲。变通使用，也可用于大功率调光、电风扇调速等。
