TDA2030A 采用5脚TO-220塑封结构。IC 内部设有完善的保护电路。
TDA2030A 可以单电源或双电源工作，本功放板采用双电源。

一、TDA2030A 主要参数：
工作电压：±6～22V
静态电流：<50mA
输出功率：18W，当V=±16V，RL=4Ω时
谐波失真：0.05%，当f=15kHz，RL=8Ω时
闭环增益：26dB，当f=1kHz 时
开环增益：80dB，当f=1kHz 时
频响范围：40～14000Hz

二、电路原理：

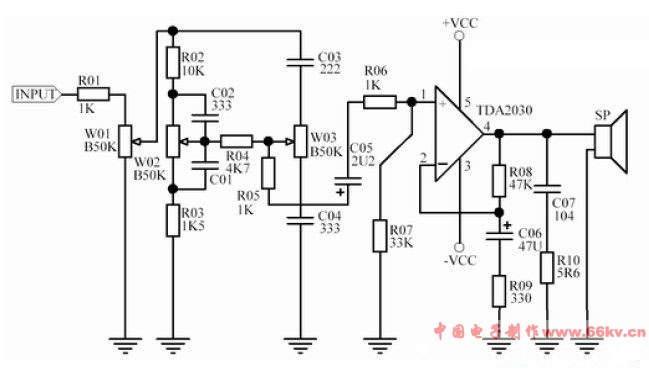

TDA2030A 功放板由一个高低音分别控制的衰减式音调控制电路和TDA2030A 放大电路以及电源供电电路三大部分组成，音调部分采用的是高低音分别控制的衰减式音调电路，其中工程师应该掌握的20 个模拟电路的R02，R03，C02，C01，W02 组成低音控制电路;C03，C04，W03 组成高音控制电路;R04 为隔离电阻，W01 为音量控制器，调节放大器的音量大小，C05 为隔直电容，防止后级的TDA2030A直流电位对前级音调电路的影响。放大电路主要采用TDA2030A，由TDA2030A，R08，R09，C066等组成，电路的放大倍数由R08 与R09 的比值决定，C06 用于稳定TDA2030A 的第4 脚直流零电位的漂移，但是对音质有一定的影响，C07，R10 的作用是防止放大器产生低频自激。本放大器的负载阻抗为4-16Ω。

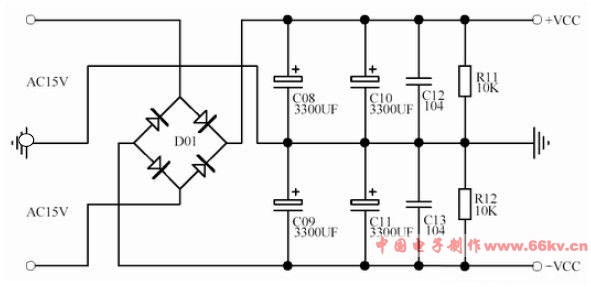

三、 TDA2030A 功放板的电源电路如上图所示，为了保证功放板的音质，电源变压器的输出功率不得低于60W，输出电压为2*15V，滤波电容采用2个3300UF/25V 电解电容并联，正负电源共用4个3300UF/25V的电容，两个104 的独石电容是高频滤波电容，有利于放大器的音质。
