7800系列固定稳压器参数及引脚图

7800系列固定稳压器参数及引脚图

更新时间：2017/5/8 10:25:50 阅读：36219

7800系列稳压器，是常用的正电源三端稳压芯片，外围电路简单，使用方便，常用型号有7805、7806、7808、7809、7812、7815、7818、7820、7824。同类型还有7900系列，输出为负电源。

7800系列稳压器参数

输入电压：（7805-7818）35V、（7820-7824）40V
额定输出电流：1.5A
输入输出压差：9-15V

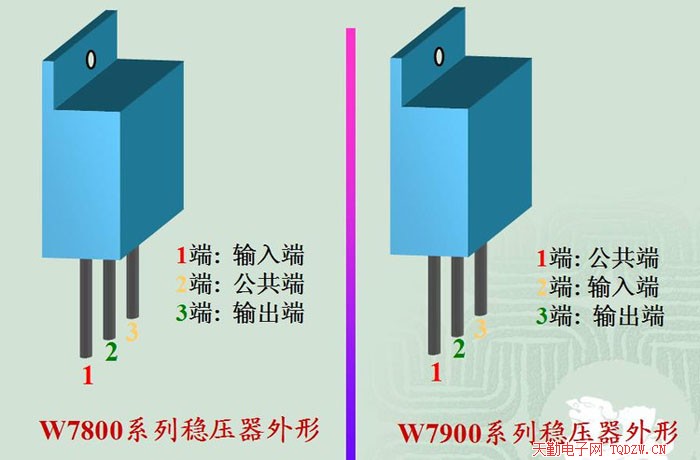

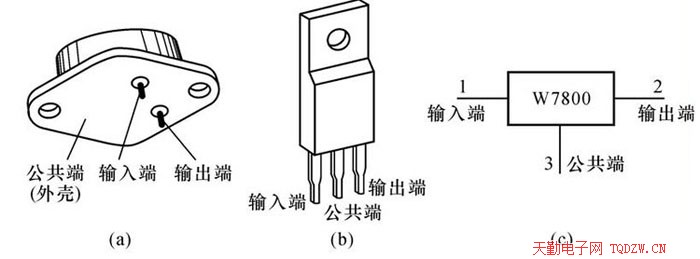

引脚排列：

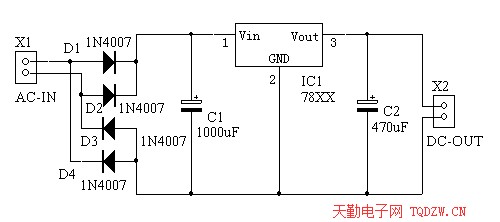

7800系列稳压器应用电路

正电压小功率三端稳压器有78Lxx系列，输出电流100mA，内有过热、过流、短路保护，输出电压有5V ， 6V ， 8V ， 9V ， 10V ， 12V的，15V ， 18V和24V。

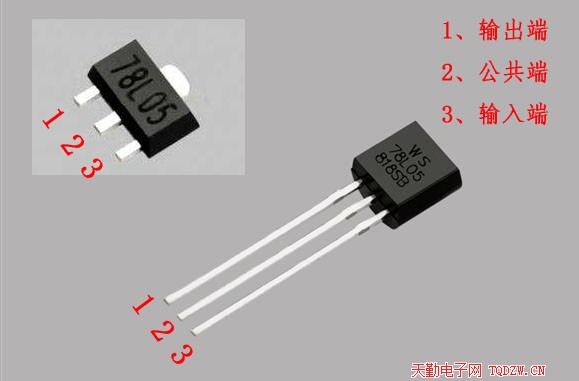

78L05引脚排列
