CD4048制作模拟电台报时电路

更新时间:2017/7/3 17:49:58    阅读:15796

该电路每当数字钟走到“59分50秒”时开始报时,在秒个位显示“0、2、4、6、8”的时间鸣叫“嘟”,其叫五声,在显示“00分00秒”时鸣叫一声“嘀”。

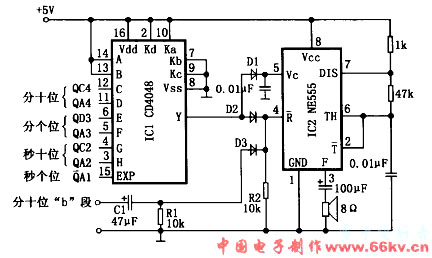

电路原理图



工作原理

IC1为8输入端多功能可扩展的门CD4048。六个输入端分别接分十位QC4、QA4,分个位QD3、QA3,秒十位QC2、QA2,扩展端接秒个位QA1.输出端满足Y=QC4 QA4 QC2 QA2 QA1的逻辑关系。在“59分50(52、54、56、58)秒”时,即分十位是“0101”、分个位是“1001”、秒十位是“0101”、秒个位是“***0”时,IC1的输出端Y为高电平“1”,该高电平经二极管D2、电阻R2及二极管D1,加至555振荡器(IC2)的复位端4脚和控制端5脚,使555振荡器振荡,驱动扬声器发出“嘟”声。

电容C1和电阻R1组成微分电路,其输入端接十位“b”段的驱动端,该驱动端在分十位显示“0、1、2、3、4”时为高电平“1”,显示“5”时为低电平“0”。电容C1上的初始电压为零。在整点“00分00秒”时,分十位由显示“5”轩为显示“0”,分十位“b”段驱动端由低电平“0”轩为高电平“1”。将这一正脉冲回到微分电路,取出脉冲上升沿通过二极管D3、电阻R2,加至555振荡器“IC2”的复位端4脚和控制端5脚,使555振荡在较高频率(与发“嘟”声频率相比),驱动扬声器发出“嘀”声。电容C1充电结束后“嘀”声停止。改变电容C1的容量或电阻R1的阻值,可调节“嘀”声的长短。

当分十位由显示“4”转为显示“5”时,“b”端驱动端由高电平“1”转为低电平“0”,电容C1经电阻R1反向放电恢复初始状态,到下次“59分50秒”时再重复以上过程,达到模拟电台报时的目的。
