1．电路工作原理

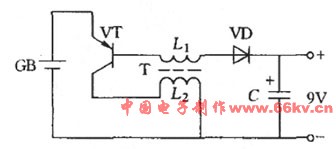

万用表代用电源的电路，如图1所示。电路由三极管VT、升压变压器T、二极管VD、电容C与电源GB五个元器件组成。三极管VT和升压变压器T构成变压器反馈式振荡器，当电源输出端有负载电流通过时，三极管VT就有基极电流通过，电路就振荡工作；反之，没有基极电流，电池也不消耗电流，所以此电路不设电源开关。

图1 电路原理图

2．元器件选择及安装调试

VT：PNP型小功率三极管，如2N3906，β>200。

VD：1N4148型开关二极管。

C：1uF/16V。

T：升压变压器，采用Φ10mm磁环作骨架，初级绕组L2用Φ0.15mm漆包线绕16圈，次级绕组L1用Φ0.08mm漆包线绕140圈。绕制前，可以用塑料片或竹片自制一个小梭子。两端各剪一小叉口，把漆包线绕在梭子上，然后再绕制，如图2所示。

图2 升压变压器制作图

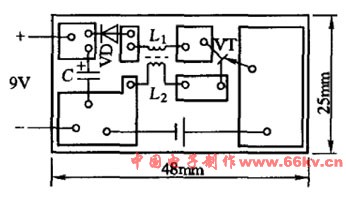

万用表代用电源的印制电路，如图3所示。电源的印制电路板可按图示尺寸用刀刻法制作，不用打孔，全部元器件直接焊接在铜箔面上即可。电池安装在电路板上，其正、负极处用有弹性的磷铜片做一个卡子，焊在印刷板相应位置上固定。外壳同叠层电池的体积相仿，也可直接安装在万用表盒内。

图3 万用表代用电源的印制电路

整个电路焊接完毕并检查无误后，就可以通电进行调试了。首先在电压输出端连接上一只3 kΩ/0.125W电阻，用万用表直流电压档测量电容C两端的电压，查看是否在直流9V左右，如输出电压较低，可适当调换变压器L2绕组两端引线的位置。该电源长期使用性能良好，应注意定期检查镍镉电池的容量，及时补充电能。
